こんにちは。今回は、私のハイエースキャンピングカーで実際に発生した配線焼損事故について、原因分析と修理対策を詳しくお伝えします。
同じような電装システムをお使いの方には、ぜひ最後まで読んでいただき、安全対策の参考にしていただければと思います。
🔥 事故の概要
12Vサブバッテリーシステムで1500Wインバーターに給電中、ケーブルが焼損する事故が発生しました。
当時の状況：
- ポータブルバッテリー（MAX400W）を充電
- 同時に電子レンジ（MAX1200W）を使用
- 合計約1600Wの負荷
結果として、分岐ケーブルが過熱し焼損。幸い火災には至りませんでしたが、一歩間違えれば大惨事でした。
⚡ 事故原因の詳細分析
焼損した配線の仕様
- ケーブル: 22SQ
- 負荷: 1500Wインバーター（約125A）
- 致命的欠陥: ヒューズなし
なぜ焼けたのか？
1. 容量不足 22SQケーブルの許容電流は110-130A程度。1500Wインバーターは125A必要で、ギリギリの状況でした。
さらに問題だったのは、インバーターの仕様：
- 定格出力：1500W（60分）
- 最大出力：1700W（10分）→ 142A
- 瞬間最大：3000W（0.06秒）→ 250A
2. 保護装置なし 最大の問題はヒューズが設置されていなかったこと。過電流時に回路を遮断する仕組みがありませんでした。
3. 安全マージンの欠如 ギリギリの容量で長時間使用し、接続部の発熱も重なって焼損に至りました。

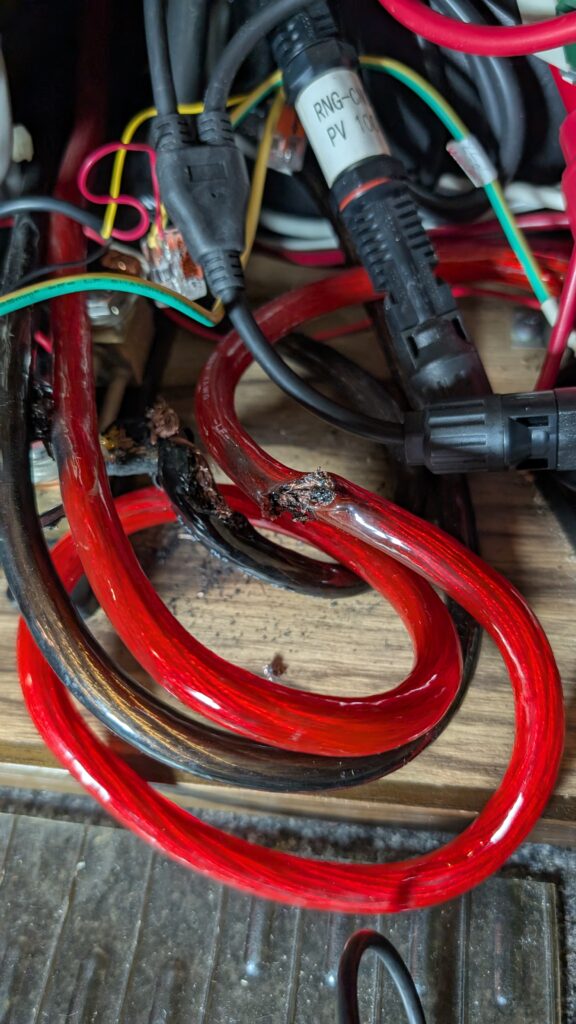

焼損事故後の電気ボックス内部。クルマ中にゴムの焼けるにおいが充満していた。
適切な配線と保護装置の重要性を痛感
🔧 修理に使用した部材
電気ケーブル HKIV 38SQ
今回の修理で採用したのは、自動車用高柔軟ケーブル HKIV 38SQ です。
選定理由：
- 許容電流: 200-250A（十分な安全マージン）
- 高柔軟性: 狭いスペースでの配線が容易
- 耐久性: 振動・温度変化に強い設計
- 自動車用: DC12V大電流用途に最適
おすすめ商品
HKIV 38SQ 電気ケーブル(自動車用)
今回の修理で実際に使用したケーブルです。許容電流200-250Aで、1500Wインバーターにも十分な安全マージンがあります。
赤色(+側): Amazonで見る | 楽天で見る
黒色(-側): Amazonで見る | 楽天で見る
※長さは1m、2m、3mなど複数あります。ご自身の配線距離+余裕分を考えてお選びください。
必須の安全装置：大容量ヒューズ
メインヒューズ（200A） バッテリー直後に設置し、システム全体を保護します。
分岐ヒューズ（150A） インバーター専用の保護ヒューズです。
おすすめ商品
ANLヒューズ(大容量ヒューズ)
バッテリーシステムの安全を守る必須アイテムです。必ず予備も用意しておきましょう。
200A(メインヒューズ用): Amazonで見る | 楽天で見る
150A(分岐ヒューズ用): Amazonで見る | 楽天で見る
※ヒューズは消耗品です。万が一切れた時にすぐ交換できるよう、予備を2-3個用意しておくことをおすすめします。
🛠️ 修理作業の詳細
Step 1: 安全確保と損傷確認
まず、バッテリーの端子を外し、焼損した22SQケーブルを完全に撤去しました。接続端子も損傷していたため、新品に交換。
Step 2: HKIV 38SQ配線工事
- バッテリー側: M8端子で確実に圧着
- インバーター側: 適切なサイズの端子で接続
- 配線経路: 熱源から離し、適切に固定

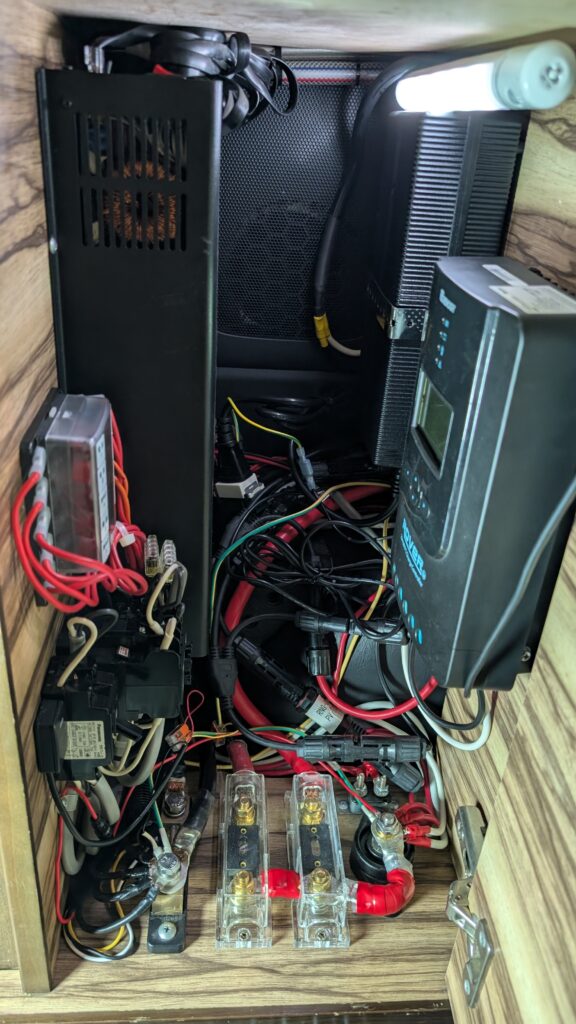

Step 3: 二重保護システム構築
バッテリー → メインヒューズ(200A) → 分岐ヒューズ(150A) → HKIV38SQ → インバーターこの多重保護により、万が一の過電流時も安全に回路を遮断できます。
📊 修理前後の比較
| 項目 | 修理前 | 修理後 |
|---|---|---|
| ケーブル | 22SQ | HKIV 38SQ |
| 許容電流 | 110-130A | 200-250A |
| 保護装置 | なし | 二重ヒューズ |
| 安全マージン | ほぼなし | 約2倍 |
⚠️ 重要な安全ポイント
1. ケーブル容量は負荷の1.5-2倍確保
瞬間最大出力も考慮した容量設計が必要です。
2. ヒューズは必須の安全装置
「コスト削減」ではなく「生命保険」と考えましょう。
3. 定期点検で事故防止
- 月次：温度測定、目視確認
- 年次：締め付けトルク、絶縁抵抗測定
4. 品質の良いケーブル選択
今回、VW-1規格の難燃性ケーブルが延焼を防いだ可能性が高いです。
🔋 推奨バッテリーシステム
大容量リチウムバッテリー
選び方のポイント：
- BMS（バッテリー管理システム）内蔵
- 過充電・過放電保護機能
- 温度管理機能
- 長寿命設計
おすすめ商品
大容量リチウムバッテリー
キャンピングカーには、大容量で安全性の高いリチウムバッテリーがおすすめです。BMS(バッテリー管理システム)内蔵で、過充電・過放電を自動で防いでくれます。
RENOGY 12V 300Ah リチウムイオンバッテリー: Amazonで見る | 楽天で見る
※BMS内蔵、長寿命設計、温度管理機能付きのバッテリーを選びましょう。
高性能インバーター
必要な機能：
- 正弦波出力
- 保護機能充実
- 効率性
- 信頼性
今回使用していたインバーターを一応ご紹介します。
性能と信頼性は良いと思いますが、高価なため特におすすめはしません。ご自身の予算と用途に合わせて選択してください。
1500W正弦波インバーター: Amazonで見る | 楽天で見る
インバーター選びのポイント:
- 定格出力だけでなく、瞬間最大出力も確認
- 保護機能が充実しているものを選ぶ
- 正弦波出力のものを選ぶ
- 価格と性能のバランスを考える
※インバーターは用途や予算に応じて選択してください。1500Wインバーターなら、瞬間最大出力が3000W以上あるものを選ぶと安心です。
🛡️ 安全対策グッズ
温度監視システム
デジタル温度計 重要な接続部・室内の温度を常時監視できます。
おすすめ商品
重要な接続部や室内の温度を常時監視できます。設定温度を超えるとアラームで知らせてくれるタイプがおすすめです。
デジタル温度計(温度制御・リレー付き): Amazonで見る | 楽天で見る
※接続部の温度が異常に上がっていないか、定期的にチェックすることで事故を未然に防げます。
電流監視メーター
デジタル電流計 リアルタイムで消費電流を確認できます。
おすすめ商品
リアルタイムで消費電流を確認できます。どの機器がどれだけ電流を消費しているか分かるので、過負荷を防げます。
デジタル電流計(DC 12V用): Amazonで見る | 楽天で見る
※電流計を設置しておくと、バッテリーの残量管理にも役立ちます。
工具類
油圧圧着工具セット 適切な端子圧着には専用工具が必要です。
おすすめ商品
適切な端子圧着には専用工具が必須です。手動の圧着工具では大容量ケーブルをしっかり圧着できません。
※38SQなどの太いケーブルを圧着する場合は、必ず油圧式の工具を使用してください。
💡 今後の保守計画
月次点検項目
- [ ] ケーブル表面温度測定
- [ ] 端子部の目視確認
- [ ] ヒューズの状態チェック
- [ ] 異常な臭いの確認
年次点検項目
- [ ] 端子締め付けトルク確認
- [ ] 絶縁抵抗測定
- [ ] 全体システムの性能確認
- [ ] ケーブル劣化状況確認
📝 まとめ
今回の事故は「容量不足」と「保護装置なし」が主要因でした。板1枚隣にリチウムバッテリーがあったため、延焼すれば大事故につながるところでした。
教訓：
- キャンピングカー購入時には、必ず電気回路図(配線図)の提供を求めるべき
- プロの施工でも、ケーブル容量やヒューズ設置を自分で確認することが重要
- 初期投資をケチると大きなリスクを負う
- 適切な設計と保護装置は絶対に必要
- 定期的な点検で事故は防げる
HKIV 38SQへの変更と適切なヒューズ設置により、安全性を大幅に向上させることができました。
重要なポイントの再確認：
- ✅ ケーブル容量は負荷の1.5-2倍確保
- ✅ ヒューズは必須の安全装置
- ✅ 定期点検で事故を未然に防ぐ
- ✅ 品質の良い部材を選択する
この経験が、同様のシステムを構築される方の参考になれば幸いです。安全第一で、適切な設計を心がけましょう。
皆さんも、ぜひご自身のキャンピングカーの電装システムを今一度点検してみてください。小さな投資が、大きな安全につながります。
この記事が参考になり、より多くの方に安全な電装システムの重要性をお伝えできれば幸いです。
